ESPECIFICACIONES NOMINALES
| Diámetro nominal |
160 mm (6 in) |
| Diámetro total |
166.5 mm (6.56 in) |
| Diámetro de fijación tornillos |
155 mm (6.10 in) |
| Diámetro de corte en el Deflector |
146 mm (5.75 in) |
| Profundidad |
84 mm (3.31 in) |
| Espesor Canasta y Junta |
7 mm (0.28 in) |
| Peso neto |
2.7 kg (6.0 lb) |
Caja de envío
(Caja individual de cartón) |
190 x 185 x 103 mm
(7.48 x 7.28 x 4.05 in) |
| Peso envío |
2.9 kg (6.4 lb) |
PARÁMETROS TÉCNICOS

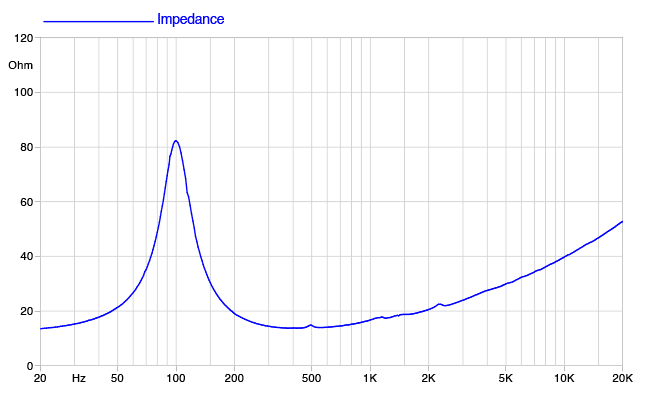

| Impedancia nominal |
16 Ohm |
| Impedancia mínima |
13.8 Ohm |
| Soporte potencia AES (1) |
200 W |
| Soporte máximo de potencia (2) |
400 W |
| Sensibilidad (1W/1m) |
94 dB |

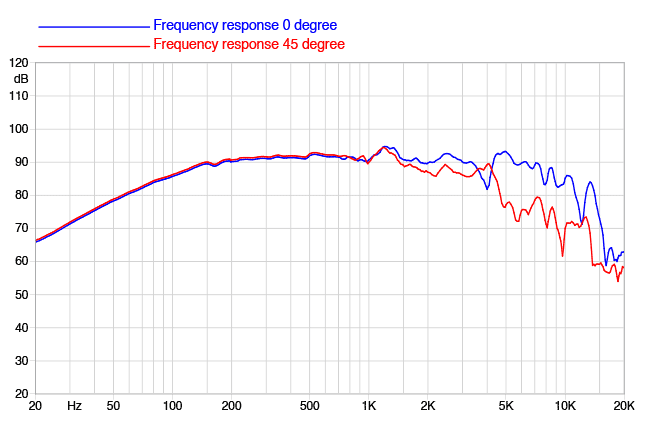

| Rango de frecuencia |
100÷7000 Hz |
| Diámetro Bobina |
44 mm (1.73 in) |
| Material del bobinado |
Al |
| Material del soporte |
Al |
| Altura del bobinado |
12.2 mm (0.48 in) |
| Altura del campo magnético |
8 mm (0.31 in) |
| Densidad de flujo magnético |
1.10 T |
| Imán |
Anillo de Ferrita |
| Material Canasta |
Acero |
| Demodulación |
No |
| Suspensión del Diafragma (3) |
Triple onda |
| Volumen neto del aire ocupado por el altavoz |
0.7 dm^3 (0.025 ft^3) |
| Perfil del Centrador |
1x ondas de altura constante |
|
PARÁMETROS THIELE Y SMALL
| Fs |
100 Hz |
| Re |
12.0 Ohm |
| Qes |
0.57 |
| Qms |
3.7 |
| Qts |
0.50 |
| Vas |
5.5 dm^3 (0.19 ft^3) |
| Sd |
141 cm^2 (21.86 in^2) |
| Xmax (4) |
4.77 mm |
| Xdamage (5) |
15.5 mm |
| Mms |
12.9 g |
| Bl |
13 N/A |
| Le |
0.42 mH |
| Mmd |
11.0 g |
| Cms |
0.20 mm/N |
| Rms |
2.2 kg/s |
| Eta Zero |
0.92 % |
| EBP |
174 Hz |
REFERENCIA PIEZA – PART NUMBER (P/N)
| Terminales tipo Faston - Versión 16 Ohm |
01604419 |
Notas:
| (1) Prueba 2 horas de acuerdo a AES 2-1984 Rev. 2003 |
| (2) La potencia máxima se define como 3dB mayor que la potencia nominal |
| (3) Polialgodón tratado |
| (4) Xmáx= [(altura bobinado – altura campo magnético)/2] + (altura campo magnético/3) |
| (5) Desplazamiento máximo antes de daño permanente |
|
